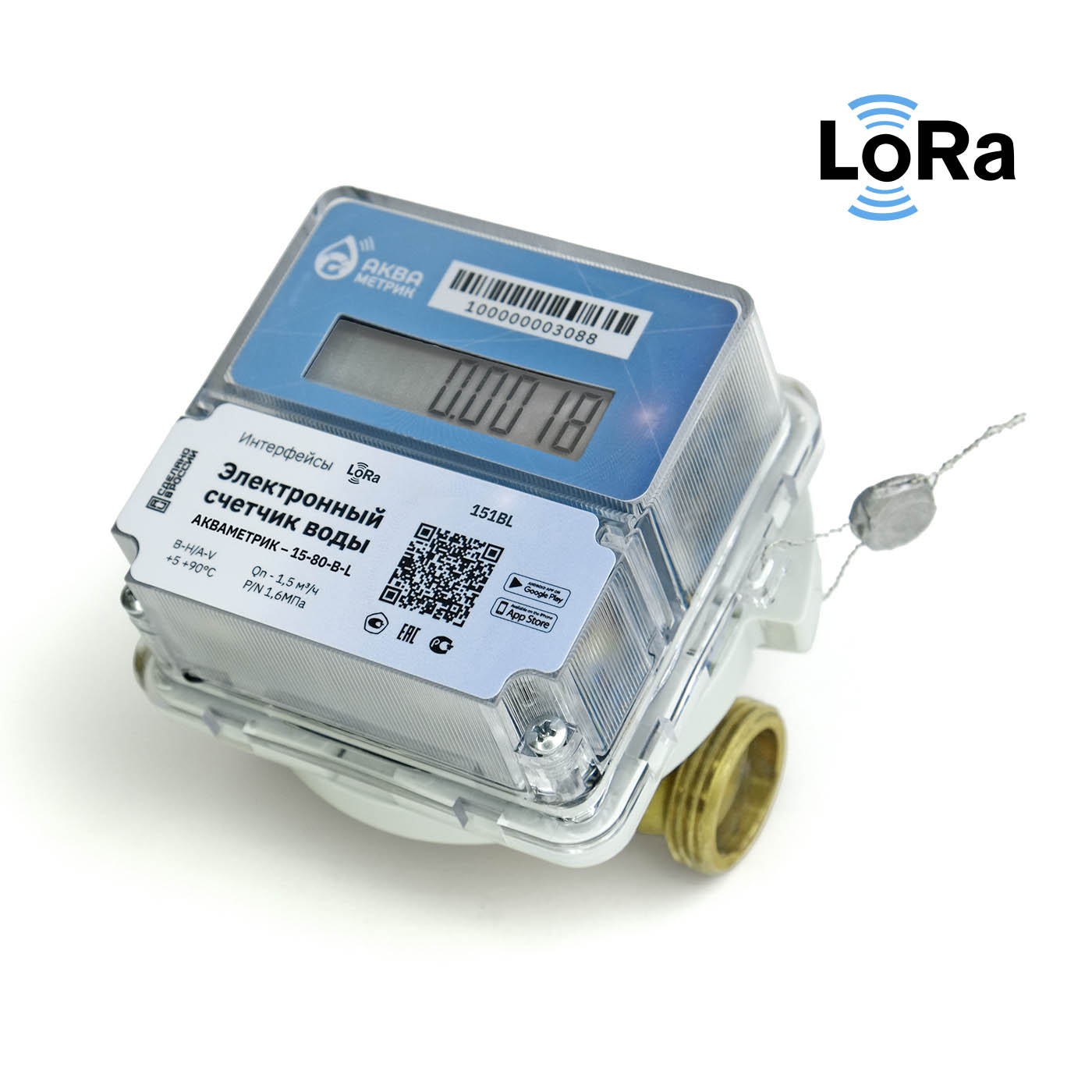

Умный электронный счетчик воды Акваметрик LoRaWAN

АБСОЛЮТНАЯ НАДЕЖНОСТЬ В ТЕЧЕНИИ 12 ЛЕТ

Умный счетчик воды – имеет две батареи, которые гарантируют автономную работу в течении 12 лет

• Одна батарея питает метрологический модуль и отвечает за измерения.

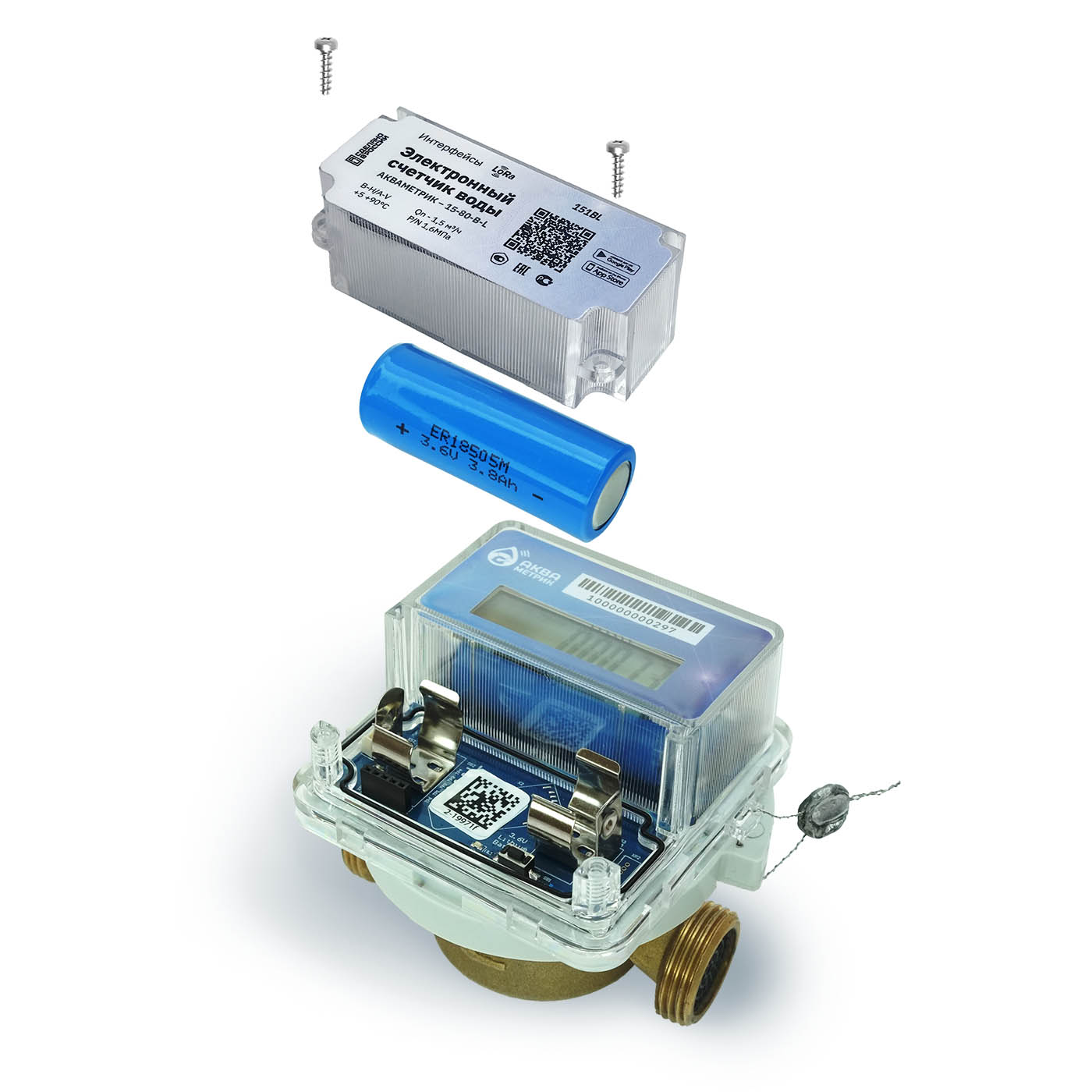

• Вторая - за передачу данных. Эту батарею можно легко заменить самостоятельно, без вскрытия пломбы.

ПЕРЕДАЧА ПОКАЗАНИЙ

Основной интерфейс передачи данных LoRaWAN.

Счётчик автоматически передает показания через Базовые Станции LoRa, расположенные в радиусе до 3 км в условиях города.


Служебный интерфейс NFC.
Позволяет взаимодействовать с умным счетчиком через смартфон:

• Настройка периода передачи показаний: 1 раз в час, сутки и т.д.
• Получение текущих и ежемесячных показания, архивы, журнал событий и т.д

Взаимодействие осуществляется через NFC-интерфейс на смартфоне с предустановленным мобильным приложением

ИНТЕГРАЦИЯ С СИСТЕМОЙ "УМНЫЙ ДОМ"

• АЛИСА (Яндекс)

• МАРУСЯ (VK)

• САЛЮТ (Сбер)


• Возможность интеграции с другой системой "Умный дом" (опционально)

АВТОМАТИЧЕСКАЯ ПЕРЕДАЧА ПОКАЗАНИЙ

• ГИС ЖКХ (www.dom.gosuslugi.ru )
• MOC.РУ (www.mos.ru )
• Облачный личный кабинет (ИС "СМАРТ")
• E-mail
• WhatApp
• Telegram
• УК, ТСЖ, Водоканалы и т.д.

ФИКСИРОВАНИЕ И ОПОВЕЩЕНИЕ ОБ АВАРИЙНЫХ СОБЫТИЯХ

• Утечка: непрерывное потребление менее 300 литров в течение часа
• Прорыв: непрерывное потребление более 300 литров в течении 30 мин
• Обратный поток: непрерывный обратный поток более 5 литров
• Магнит: воздействие магнитного поля
• Замерзание: отсутствие расхода воды при температуре менее 4 °С в течении 10 минут

ФОРМИРОВАНИЕ АРХИВОВ И ЖУРНАЛА СОБЫТИЙ

• Архив ежесуточных показаний до 100 суток
• Архив ежемесячных показаний до 72 месяцев (6 лет)
• Журнал событий (аварии, изменения настроек и прочее) глубиной 100 записей с циклической перезаписью

ПО ДЛЯ ДИСПЕТЧЕРИЗАЦИИ МКД



Для УК, ТСЖ и СНТ


Все показания доступны в  Едином Информационном центре Показаний приборов учета (СМАРТ) :

• Ведение списка приборов учета жильцов в МКД/СНТ

• Формирование ежемесячных отчетов о потребляемом ресурсе

• Мониторинг аварийных событий


Для ознакомления доступен тестовый вход










МОБИЛЬНОЕ ПРИЛОЖЕНИЕ

Доступно мобильное приложение «Учет воды Акваметрик» (Android или iOS):



• Удаленный мониторинг текущих и ежемесячных показаний счетчиков воды
• Настройка автоматической пересылки ежемесячных показаний в информационные системы (mos.ru, dom.gosuslugi.ru, e-mail УК, СНТ и тд.);
• Ведение журнала аварийных и сервисных событий;
• Доступ к архивам показаний
• Работа с приложением Дом с Алисой

• Технические параметры и заводские данные счетчика воды: серийный номер, версия ПО, дата поверки и др.


Таблица 1. Описание интерфейса

Наименование параметра	Значение параметра
LoRa (внешний) частотный план — RU868 (настраивается) протокол — LoRaWAN номинальная мощность передатчика: не более 25 мВт	Передача данных осуществляется через LoRaWAN сеть, которую предоставляет оператор связи или данная сеть организуется локально. Необходима идентификация устройства в LoRaWAN-сети: предварительно прописываются ключи (указаны в паспорте) в БД оператора или Опорной сети.
NFC — внутренний (служебный) интерфейс: Частота при передаче цифровых данных составляет 13,56 МГц Скорость передачи данных до 424 кбит/с	Применяется в качестве служебного (дополнительного) интерфейса для взаимодействия счетчика воды со смартфоном: установка настроек, скачивание текущих и архивных показаний, событий и прочее

Таблица 2. Наименование и идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ea5a2270
Номер версии (идентификационный номер) ПО, не ниже	4.76.0

Таблица 3. Основные метрологические характеристики счетчиков

Наименование параметра	Значение параметра
Диаметр условного прохода, DN, мм	15	20
Диапазон температур измеряемой среды счетчиков, С	От +5 до +90
Минимальный объемный расход воды, Qмин, м³/ч Класс А Класс В Класс С	0,06 0,03 0,015	0,1 0,05 0,025
Переходный объемный расход воды, Qt, м³/ч Класс А Класс В Класс С	0,15 0,12 0,0225	0,25 0,2 0,0375
Номинальный объемный расход воды, Qn м³/ч	1,5	2,5
Максимальный объемный расход воды Qmax, м³/ч	3,0	5,0
Порог чувствительности, м³/ч	0,014	0,017
Потеря давления при Qmax, МПа	0,09
Пределы допускаемой относительной погрешности измерений объема воды, %: - в диапазоне Qmin ≤ Q < Qt - в диапазоне Qt ≤ Q ≤ Qmax	+- 5 +- 2
Максимальное рабочее давление, МПа	1,6

Таблица 4. Основные технические  характеристики счетчиков

Наименование параметра	Значение параметра
Диаметр условного прохода, DN, мм	15	20
Присоединительная резьба по ГОСТ 6357-81	3/4	1
Тип дисплея	LCD, 9 знаков
Ёмкость индикаторного устройства, м³	99999,9999
Наименьшая цена деления, м³	0,0001
Напряжение встроенного элемента питания (литиевая батарея)	3,6 В
Наличие дополнительного источника питания	Опционально. Требуется для передачи данных. Внешний элемент питания 3,6В. Возможность самостоятельной установки/замены пользователем по мере необходимости.
Время работы внутренней батареи, лет	12
Интерфейс внешней связи	LoRa
Система управления счетчиком (интерфейс внутренней связи)	NFC (опционально), калибровочный разъём
Класс защиты по ГОСТ 14254	IP 64
Габаритные размеры счетчиков, мм, не более Длина Ширина Высота	110 77 88	130 77 88
Класс защиты по ГОСТ 14254	0,4	0,6
Рабочие условия эксплуатации: -диапазон температуры окружающего воздуха, С -диапазон относительной влажности воздуха,% не более -диапазон атмосферного давления, кПа	от +5 до +50 от 80 до 84 до 106,7
Средний срок службы счетчиков, лет, не менее	12

Паспорт и руководство по эксплуатации Акваметрик

Сертификат

Описание типа средства измерений

Счётчик соответствует указанным техническим данным и характеристикам при соблюдении потребителем условий хранения, транспортирования, монтажа и эксплуатации.

Гарантийный срок хранения 6 месяцев с момента изготовления.

Гарантийный срок эксплуатации 72 месяца со дня ввода счетчика в эксплуатацию. При отсутствии в паспорте даты ввода в эксплуатацию, гарантийный срок эксплуатации отсчитывается со дня первичной поверки.

Производитель оставляет за собой право вносить изменения в конструкцию счетчика или его программную часть, позволяющие улучшить или оптимизировать его характеристики, а также вносить изменения в данный технический паспорт.

Гарантия не распространяется на упаковку и внешнюю батарейку.

В гарантийный ремонт (к обслуживанию, замене) принимается счётчик без механических повреждений корпуса, счетного механизма, штуцера с гайкой, при наличии паспорта.

Гарантия не действует в случае, если — в изделиях обнаружены неисправности, возникшие в результате механических повреждений, вызванных транспортировкой или какими-либо бытовыми факторами, использование изделия с нарушениями правил эксплуатации; — в изделии обнаружены признаки постороннего вмешательства: нарушение пломб, следы вскрытия, пайки, подключение к микроконтроллеру, перепрограммирование, замена внутренней батареи, внешнее воздействие магнитом — был осуществлен ремонт изделия неавторизованным лицом или организацией. — отсутствует паспорт изделия с соответствующими отметками о первичной поверке и ОТК

Гарантийный ремонт не осуществляется, если качество воды не соответствует СанПиН 2.1.4.1074-01. 5.9

Адрес сервисного центра изготовителя:
Компания «Смартико».
115419, Россия, Москва, 2-ой Рощинский проезд д.8, оф.609, тел: +7 495 545-49-98, info@smartiko.ru, www.smartiko.ru
